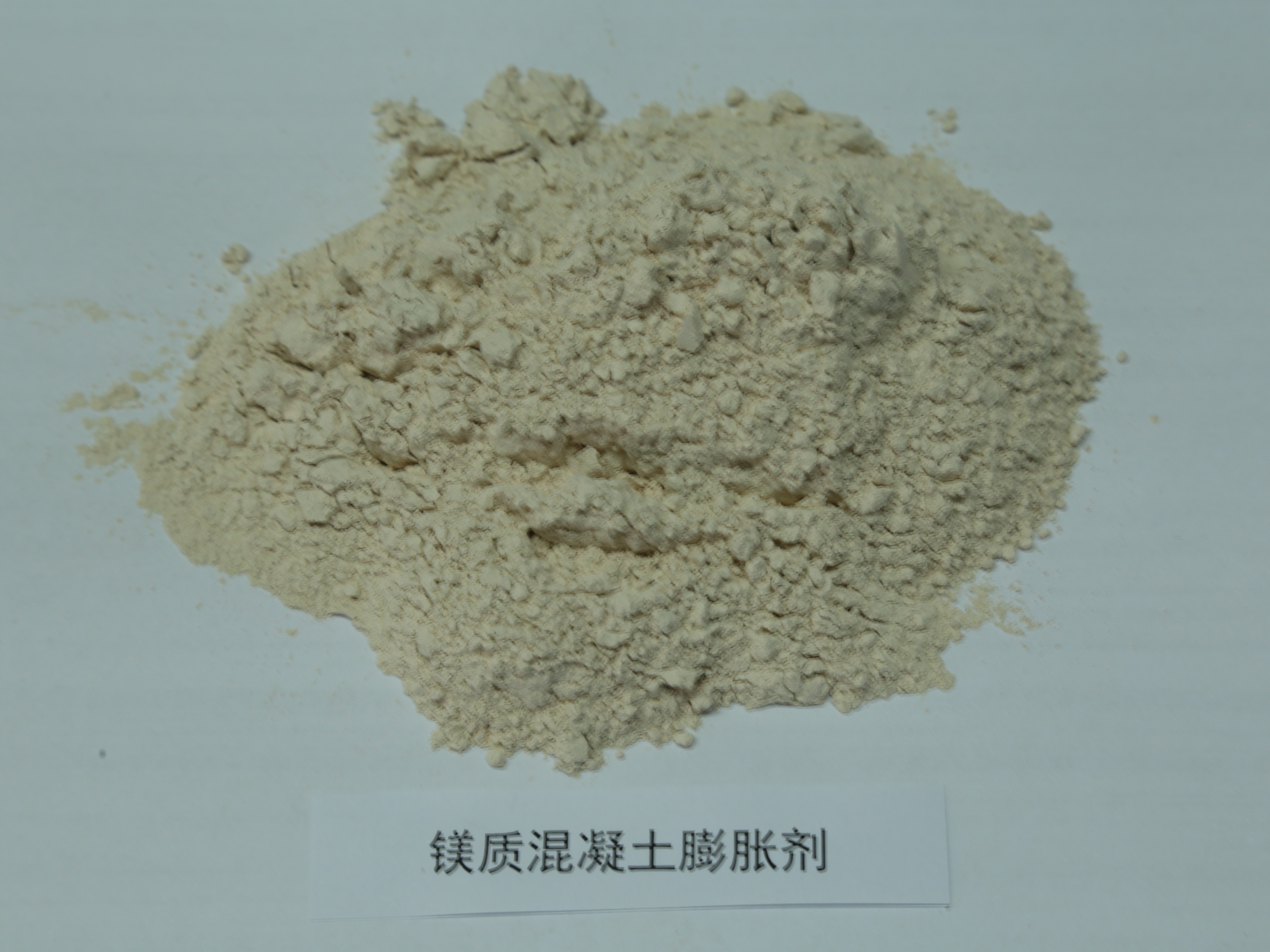

传统膨胀剂中的主要膨胀组分有硫铝酸盐、铝酸盐和氧化钙等，尽管各种膨胀剂的组成不同，但其膨胀源均是钙矾石或氢氧化钙。与传统膨胀剂相比，镁质混凝土膨胀剂的主要膨胀来源是MgO，具有良好的延迟性微膨胀变形，可以补偿混凝土的化学收缩、干燥收缩和温度收缩，全生命周期同步补偿混凝土的收缩，使产品膨胀能的发挥与混凝土收缩率同步，从而保持混凝土体积稳定性；镁质混凝土膨胀剂的水化产物Mg(OH)₂在工程环境中溶解度低，热稳定性好，可有效保证产品工程应用效果，尤其是高温、水压条件下的混凝土抗裂防渗性能，提高混凝土耐久性和和建筑物结构的安全性。

  主要性能特点

l 掺量：占混凝土胶凝材料总量的6-12%；

l MgO含量≥80%，是微膨胀的主要来源；

l 20℃水养胶砂限制膨胀率：水中7d≥0.020%，水中7d到28d的限制膨胀率增长值Δξ（28d-7d）≥0.020%；

l 40℃水养胶砂限制膨胀率：水中7d≥0.040%，水中7d到28d的限制膨胀率增长值Δξ（28d-7d）≥0.020%；

l 凝结时间：初凝≥45min，终凝≤600min；

l 抗压强度：7d≥22.5MPa，28d≥42.5MPa；

l 耐久性能：抗渗等级≥P8，抗冻等级≥F150。

  应用范围

主要用于补偿收缩混凝土、刚性结构自防水混凝土、超长混凝土结构无缝设计和施工、大体积混凝土和其它有抗裂抗渗技术要求的工程与部位。

      注意事项

l 产品执行相关标准。产品可以袋装或散装。袋装时须用防潮的包装袋，其他包装形式由供需双方协商确定。产品在运输与贮存时，不得受潮和混入杂物；

   l产品保质期6个月，超过保质期的必须重新检测，合格后方可使用。
