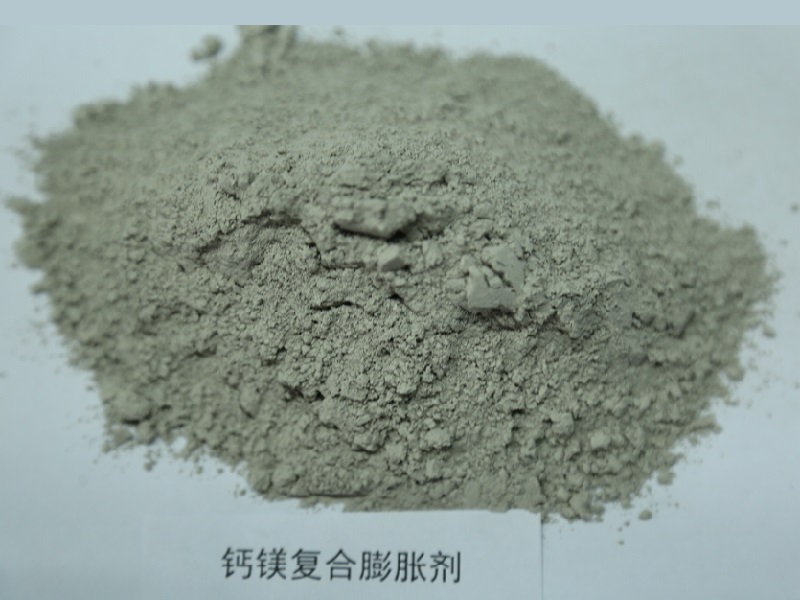

钙镁复合膨胀剂是由轻烧氧化镁膨胀材料与钙质膨胀材料按照一定比例复合的新型混凝土膨胀剂。产品的膨胀源为Ca(OH)₂ 和Mg(OH)₂ ，综合利用了氧化钙水化速率快、氧化镁延迟性膨胀和水化速率慢的特征来调整复合膨胀剂的膨胀速率，以实现分阶段、全周期补偿混凝土收缩的目的。同时，钙镁复合膨胀剂克服了钙质膨胀剂的温度敏感性缺陷，在工程中对温控措施要求不高，大大增加了工程应用范围。

根据限制膨胀率进行分类，钙镁复合膨胀剂可分为Ⅰ型和Ⅱ型，其中Ⅰ型的限制膨胀率为水中7d≥0.035％，空气中21d≥-0.010％；Ⅱ型的限制膨胀率为水中7d≥0.050％，空气中21d≥0.000％。

  主要性能指标

l 掺量：占混凝土胶凝材料总量的8-12%；

l 细度：1.18mm筛筛余≤0.5%，比表面积≥250m²/kg；

l 氧化镁含量：不应小于30%，且不应大于50%；

l 抗压强度：7d≥22.5MPa，28d≥42.5MPa；

l 凝结时间：初凝≥45min，终凝≤600min；

l 限制膨胀率：Ⅰ型水中7d≥0.035％，空气中21d≥-0.010％；Ⅱ型水中7d≥0.050％，空气中21d≥0.000％；

l 抗渗等级≥P8，对钢筋无锈蚀作用。

   应用范围

主要用于补偿收缩混凝土、刚性结构自防水混凝土、超长混凝土结构无缝设计和施工、大体积混凝土和其它有抗裂抗渗技术要求的工程与部位。

      注意事项

l 产品执行相关标准。产品可以袋装或散装。袋装时须用防潮的包装袋，其他包装形式由供需双方协商确定。产品在运输与贮存时，不得受潮和混入杂物；

  l 产品保质期6个月，超过保质期的必须重新检测，合格后方可使用。
